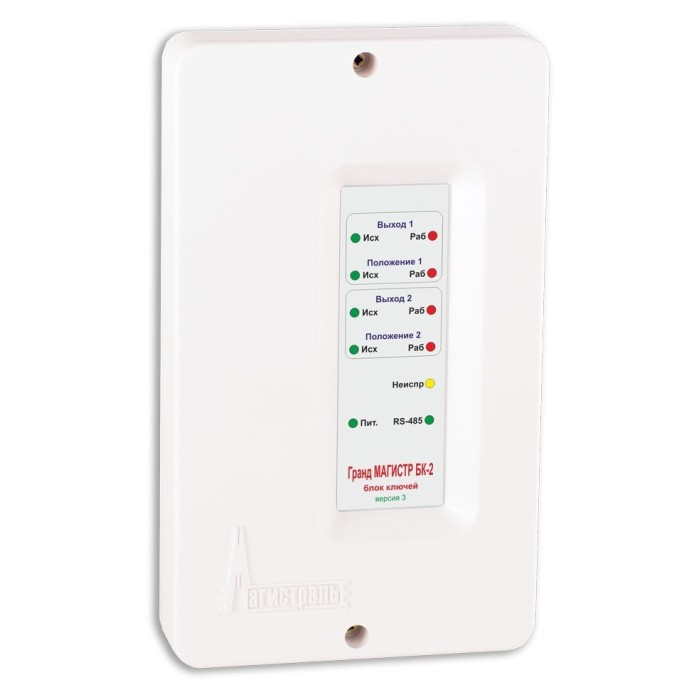

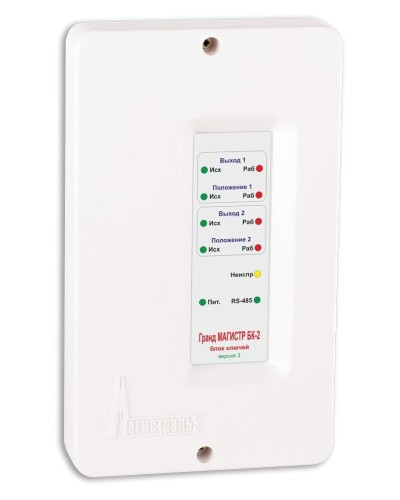

Гранд МАГИСТР БК-2 (версия 3). Блок ключей управления клапанами. Магистраль в Копейске

Топ

Код: 305898

Предзаказ

4589р.

Краткое описание

Блок ключей управления клапанами; 2 выхода управления с контролем, 2 ШС контроля положения; RS-485; U-коммут.10...16/21...28 В, I-коммут.3 А; U-пит.12/24 В, I-потр.80 мА; IP40, t-раб.-30...+55°С, 200х118х43 ммНазначение ...

Характеристики

Выходной интерфейс - RS-485

Габаритные размеры. мм - 200х118х43

Диапазон рабочих температур, °С - -30…+55

Смотреть все

Оплата

Минимальная сумма покупки 3000 руб

Доставка

Стоимость доставки согласно тарифам перевозчика по России 1 - 3 дня

Описание Гранд МАГИСТР БК-2 (версия 3). Блок ключей управления клапанами. Магистраль

Назначение изделия

• Блок ключей исполнения БК-2 предназначен для управления и контроля положения одного или двух исполнительных устройств (клапан дымоудаления, огнезадерживающий клапан), входящих в состав системы противодымной защиты.
• Предназначен для работы в приборах ППКОП Гранд МАГИСТР (версия 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3.1), ППКУОП Гранд МАГИСТР-125 (версия 3.1), ППКУОП Магистратор (версия 3.1).
• Контроль состояния и управление выходами с помощью клавиатуры Гранд МАГИСТР Кл ИУ (версия 3.1).
• Организация до 30 независимых выходов управления в одном приборе.
• Цепи каждого выхода контролируются отдельно на обрыв и короткое замыкание.
• Управления приводами исполнительных устройств с напряжением 12/24В
• Управления приводами исполнительных устройств с напряжением 220В через устройство коммутации релейное 12В
• Контроль крайнего исходного и крайнего рабочего положения исполнительного устройства.
• Программируемое время задержки и длительности перевода в рабочее или исходно положение.
• Два входа питания от внешнего РИП 12В или 24В с контролем номинала.
• Режимы управления выходами: автоматический, дистанционный с клавиатуры управления, дистанционный от внешних устройств дистанционного пуска.
• Ручное локальное тестирование работы выходов при монтаже.

Особенности

Без клавиатуры управления работа блоков ключей возможна только в автоматическом режиме по сигналу «Пожар» или сработке элементов дистанционного пуска, Приведение клапанов в исходное положении возможно только вручную или с помощью возвратной пружины.

Выходной интерфейс: RS-485	Максимальный ток контроля исправности цепей, мА: 1.5
Количество выходов управления: 2 (30 max)	Ток потребления в режиме «Дежурный» не более, мА: 80
Количество управляющих ключей в одном выходе: 2 (рабочее; исходное)	Задержка срабатывания, сек: задается; до 250 секунд
Количество шлейфов: 2 (рабочее; исходное)	Установка длительности работы выхода (по времени): задается; до 250 секунд
Коммутируемое напряжение, В: 10…16 или 21…28	Степень защиты: IP40
Максимальный коммутируемый ток, А: 3	Диапазон рабочих температур, °С: -30…+55
Габаритные размеры. мм: 200х118х43
