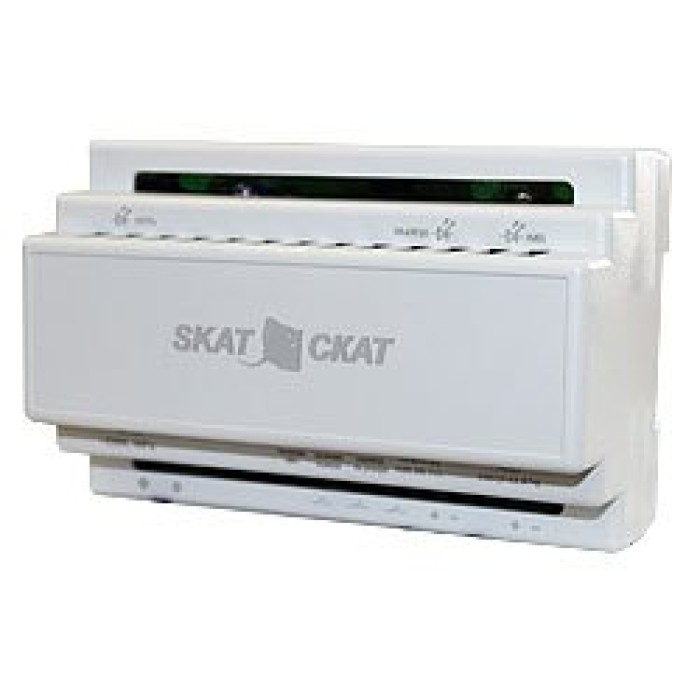

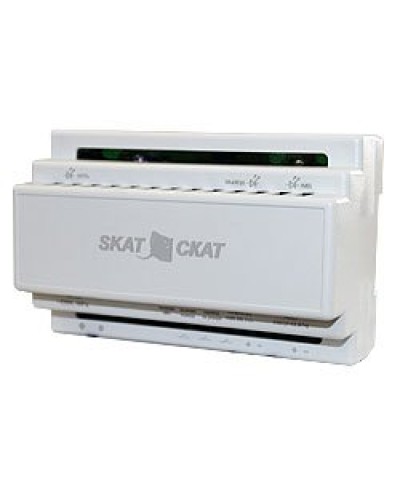

СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN) (84). Источник вторичного электропитания резервированный. Бастион в Копейске

Описание СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN) (84). Источник вторичного электропитания резервированный. Бастион

Резервированный источник питания с креплением на DIN рейку; U-вх.185…242 В, U-вых.27…27.8 В, I-ном.1.2 А, I-max.1.5 А (до 5 сек); под два внешних аккумулятора 12 В 4.5(7) А·ч; световая индикация режимов работы, диагностические выходы типа "сухой контакт", защита от короткого замыкания, защита аккумулятора от глубокого разряда, IP20, t-раб.-10…+40°С, 139х89х65 мм

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения и других потребителей с номинальным напряжением питания 24 в постоянного тока.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».

Тип устройства: Источник вторичного электропитания резервированный	Выходной ток, А:
Световая индикация: "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"	- номинальный при наличии основного питания: 1.3
Диагностические выходы: тип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"	- максимальный при наличии основного питания: 1.5
Напряжение питания, B:	Тип используемого аккумулятора: 12 В 4.5 или 7 А·ч
- от сети переменного тока: 185…242	Количество аккумуляторов, шт: 2
Потребляемая мощность:	Защита от короткого замыкания: Есть
- от сети переменного тока : 50 ВА	Защита аккумулятора от глубокого разряда: Есть
Выходное напряжение, В:	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 21…22
- при питании от сети переменного тока: 27.0…27.8	Ток заряда аккумуляторной батареи, А: 0.2…0.35
- при питании от аккумуляторной батареи: 20.0…27.8	Степень защиты: IP20
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 30	Диапазон рабочих температур, °С: -10…+40
Габаритные размеры. мм: 139х89х65
